旋風式汽水分離器
- 品牌：FeiFLTER（菲利特）
- 型號：FXQ系列
- 材質：Q235、304、304L、316、316L
- 過濾精度：
- 單臺流量：25-1000m3/h
- 公稱壓力：1.0MPa、1.6MPa
- 應用領域：鍋爐蒸汽、天然氣、沼氣、空壓機壓縮空氣、反應釜氣體的氣液分離
FXQ系列汽水分離器為壓力容器結構的碳鋼或不銹鋼設備，目的是除去不能通過疏水閥排掉的懸浮在蒸汽中的水分。
-
成交量：0 好評率：5星
-
產品描述
Product description

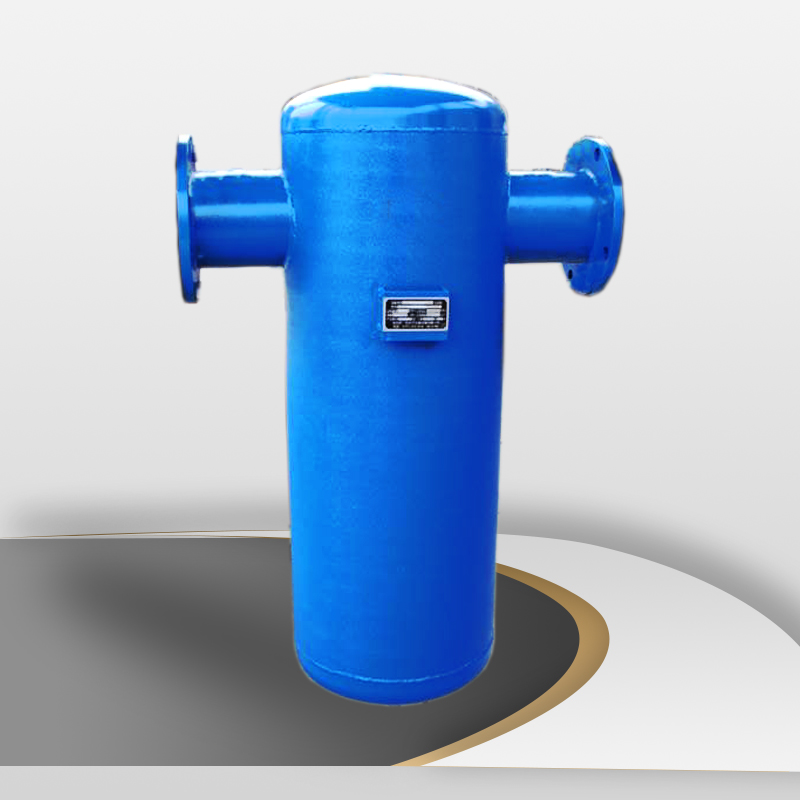

FXQ系列旋風式汽水分離器
高效分離氣體中的液態水分，除水效率高達99%，適用于蒸汽、壓縮空氣、沼氣、天然氣等多種介質
產品概述
FXQ系列汽水分離器為壓力容器結構的碳鋼或不銹鋼設備，目的是除去不能通過疏水閥排掉的懸浮在蒸汽中的水分。汽水分離器必須安裝于水平管線上，排水口垂直向下，為確保被分離的液體迅速排放，放在汽水分離器底部時排水口連接合適的一套疏水閥組合。

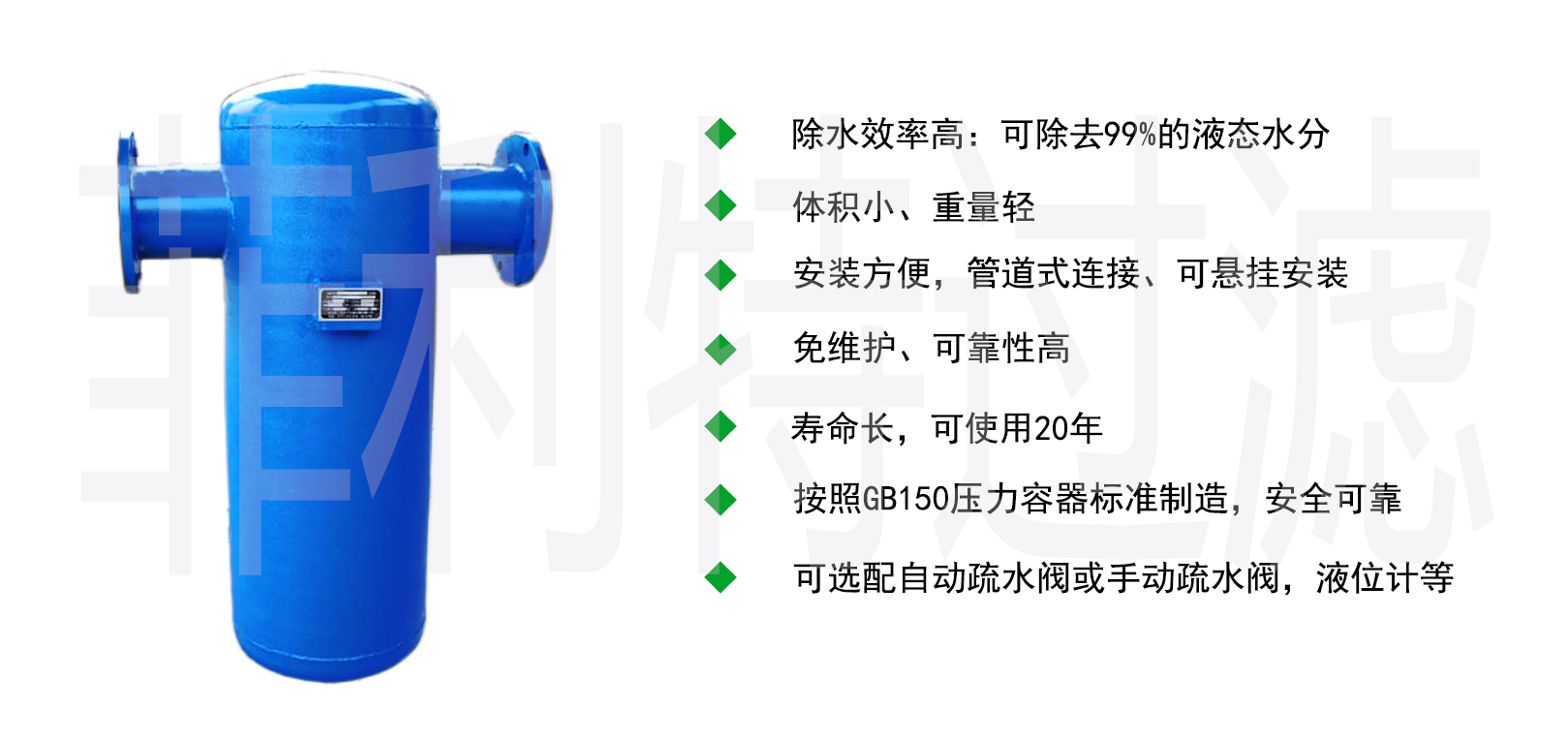

產品特點

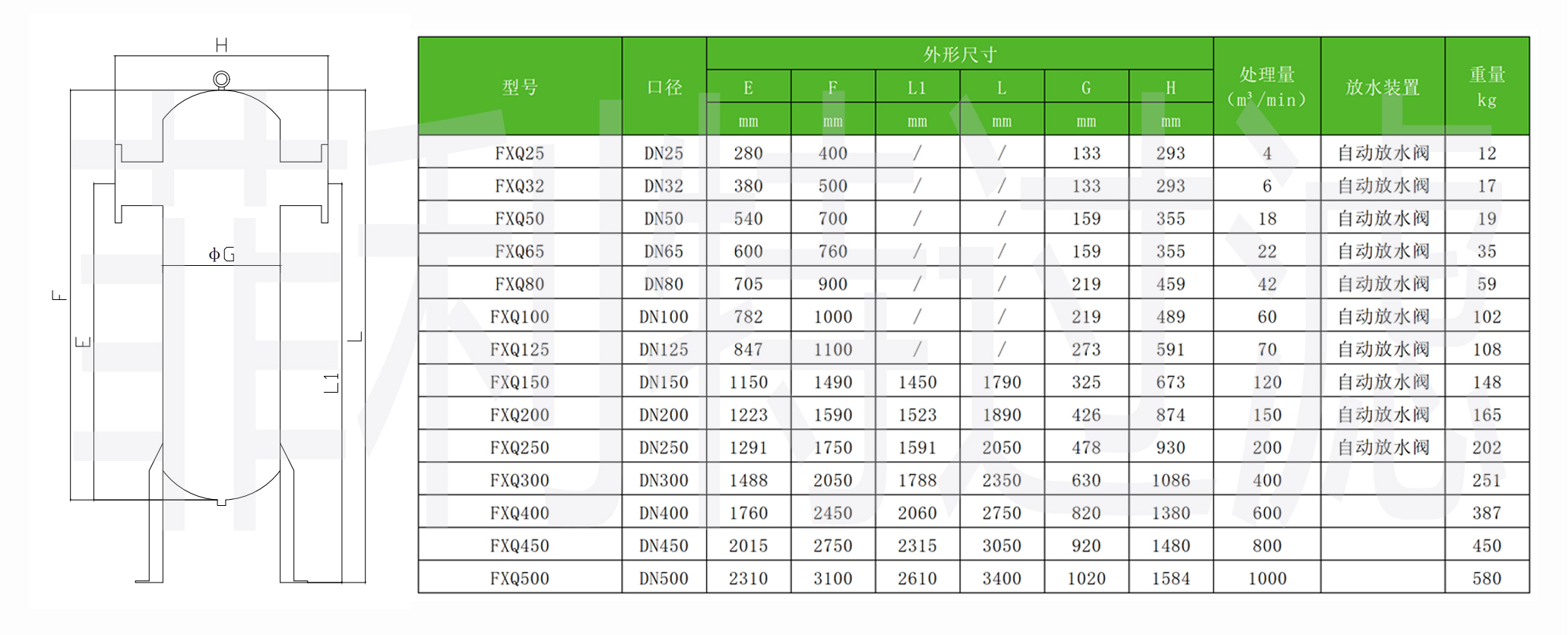

規格尺寸
注：以上為常規型號規格，本公司為生產廠家，可根據客戶需求加工定制特殊規格產品。
設備參數
設備類型與工作原理
擋板式分離器
擋板或折板式分離器由很多擋板構成，流體在分離器內多次改變流動方向，由于懸浮的水滴有較大的質量和慣性，當遇到擋板流動方向改變時，干蒸汽可以繞過擋板繼續向前，而水流就會積聚在擋板上，汽水分離器有很大的通流面積，減少了水滴的動能，大部分都會凝聚，后落到分離器的底部，通過疏水閥排出。
旋風式分離器
旋風或離心型分離器使用了一連串葉片以便產生高速氣旋，在分離器內高速旋轉流動的蒸汽，以增加向下傾斜式運動，旋流的氣體中夾帶的水分由于速度降低，在離心力的作用下，被分離出來聚集在汽水分離器內壁上，被分離的液體匯集后流入集水槽中，經自動疏水閥排出，干燥清潔的蒸汽從分離器出口排出。
絲網式分離器
絲網式分離器內部的汽體通道上有一個絲網除沫器，由絲網、絲網格柵組成絲網塊和固定絲網塊的支承裝置構成，當帶有霧沫的氣體以一定速度上升通過絲網時，由于霧沫上升的慣性作用，霧沫與絲網細絲相碰撞而被附著在細絲表面上。液滴越來越大，直到聚集的液滴大到其自身產生的重力超過氣體的上升力與液體表面張力的合力時，液滴就從細絲上分離下落。
不同類型對比
| 類型 | 分離效率 | 適用流速 | 特點 |
|---|---|---|---|
| 擋板式 | 高 | 較大的流速范圍內 | 保持很高的分離效率 |
| 旋風式 | 98% (13m/s以下) | ≤13m/s | 蒸汽速度25m/s時效率約50% |
| 絲網式 | 98% (5m/s以下) | ≤5m/s | 介質通過性強、阻力小 |
選型指南
鍋爐蒸汽
鍋爐蒸汽是需要用到氣水分離器的地方，一般選擇擋板式或者旋風式，但擋板式的效果不理想，建議選擇旋風式。
沼氣
沼氣中包含有水分影響使用，由于沼氣的易燃易爆性，所以沼氣設備在生產過程中會成本高一點，并且沼氣在生成的過程中會帶進去很多雜質，所以一般建議選的優先，并且排水部位要考慮手動排水。
空壓機
空壓機配套使用氣水分離器應用非常廣泛，可以選用濾芯式。
反應釜氣體
反應釜產生的氣體由于具有腐蝕性和易燃易爆性，所以建議選擇不銹鋼材質的旋風式汽水分離器，好選用316級別以上的（包括316）。
天然氣
天然氣易燃易爆，可以選用旋風式或者濾芯式，排水閥也需要做防爆處理。
其他介質
目前市場上用的就是這幾種介質氣體，如果沒有提及到的請來咨詢業務。
訂貨需知
通常這種氣水分離器適用于任何氣體包括易燃易爆氣體，本公司目前已經做過的產品應用于壓縮氣、蒸汽、沼氣、天然氣、地下廢氣、VOC氣（腐蝕性）等。
您在選擇汽水分離器的時候，請考慮以下幾個參數：
-
考慮處理流程，選擇合適的口徑。
-
考慮過濾介質的化學性質，是否含腐蝕性等，選擇汽水分離器的材質。
-
考慮過濾介質的溫度，選擇合適的放水閥或高溫疏水閥。
-
提供管道的壓力，正壓或負壓，負壓情況下自動放水閥不起作用。選型時要特別注明
安裝及使用注意事項
-
檢查安裝位置是否符合介質面向，確保安裝上箭頭方向安裝。
-
安裝在水平管道上排污口垂直向下，按分離液體積排出。
-
過濾器上端有吊環，可以懸空安裝，以減少管道設備負壓。
-
排污口安裝有手動球閥，安裝時關閉球閥。
-
正常工作時球閥處于打開的狀態。
-
球閥下方連接自動放水閥，正常工作時檢查放水閥浮球是否復位。正常工作時浮球處于放水閥下端。
-
檢修管道更換放水閥時，應關閉球閥。
-
設旁路和進出門切斷閥，以便檢修不影響生產。
-
新管道試車或長期停用管道啟動時，需隔離設備清洗管道后再啟用設備。
應用范圍
壓縮空氣冷凝水分離回收
蒸汽管線冷凝水分離
氣液混合部位的進、出口分離
真空系統中冷凝水分離排放
水冷卻塔后的冷凝水分離
其他多種氣液分離
安裝示意圖
